一、機器視覺系統的組成

1.  照明光源在機器視覺系統中起著至關重要的作用，直接影響成像質量。光源種類主要包括LED光源、鹵素?zé)艉透哳l熒光燈等。LED光源因其高效、長壽命、穩定性好、響應速度快而被廣泛使用。

 2.   鏡頭的作用是將被檢測目標的圖像投射到相機的傳感器上，鏡頭的質量對圖像的清晰度有直接影響。選擇合適的鏡頭尺寸、接口和焦距，是系統設計中的關鍵。鏡頭一般使用C或CS接口，鏡頭和CCD尺寸的匹配直接影響成像效果。

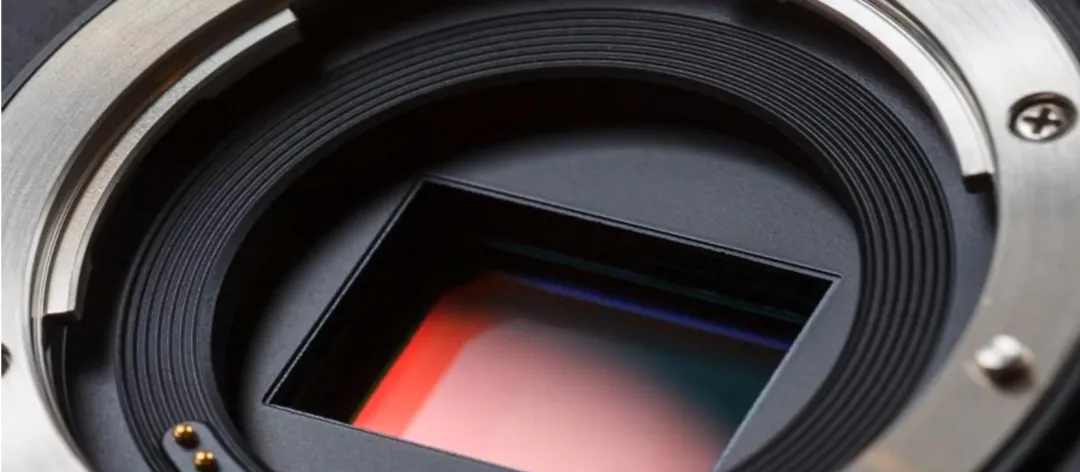

 3. 工業攝像機（相機）是獲取圖像信息的核心組件。與普通攝像機相比，工業相機具有高圖像穩定性、長工作時間、高幀率、強抗干擾性等特點，主要分為CCD相機和CMOS相機。CCD相機以其高靈敏度廣泛應用于運動物體成像，而CMOS相機則在高分辨率和高速應用場合應用越來越廣泛。

4. 圖像采集卡用于將攝像機采集到的模擬或數字信號轉換為計算機可處理的信號格式。采集卡的性能決定了圖像傳輸?shù)男屎唾|(zhì)量。

5. 圖像處理系統對采集到的圖像進行分析，通過算法識別、處理圖像信號，提取目標特征信息，并根據分析結果控制外部設備動作。

6.  其他外部設備 包括機器人、機械手等執行設備，用于完成對目標物體的抓取、分類等動作，完成視覺系統的最終任務。

二、工業相機的分類與特點

工業相機的主要分類依據包括芯片類型、傳感器結構、掃描方式、分辨率、輸出信號、色彩和響應頻率等。工業相機一般分為以下幾類：

1. 按芯片類型：CCD相機和CMOS相機。

? CCD相機：光電轉換效率高，成像穩定。其特點是以電荷為信號，依賴光電效應形成電荷包，在驅動脈沖下轉移輸出圖像信號。CCD具有低功耗、耐用、成像質量高等優點。

? CMOS相機：集成度高、功耗低、成本低。CMOS相機將光敏元陣列、圖像信號放大器等集成在同一芯片上，具有隨機訪問像素、傳輸速度快等優點，適用于高分辨率和高速檢測場合。

2. 按傳感器結構：線陣相機和面陣相機。

? 線陣相機：適合于大視野檢測，如寬幅材料的表面檢測。

? 面陣相機：適合于靜態檢測應用，成像范圍覆蓋整個圖像區域。

3. 按掃描方式：隔行掃描和逐行掃描。

? 逐行掃描：逐行掃描工藝復雜，適合動態和高速檢測。

? 隔行掃描：逐行掃描在工業檢測應用中更常見，隔行掃描則主要用于普通的民用相機。

4. 按分辨率：普通分辨率相機和高分辨率相機。

? 高分辨率相機：適合對圖像精度要求高的應用場合，如缺陷檢測、尺寸測量。

5. 按色彩：單色（黑白）相機和彩色相機。

? 單色相機：適合對形狀、對比度檢測要求高的應用場合。

? 彩色相機：適用于顏色分析和識別，需實現彩色圖像采集。

6. 按輸出速度：普通速度相機和高速相機。

? 高速相機：適合抓拍高速運動的目標，應用于生產線檢測。

7. 按響應頻率范圍：普通相機、紅外相機和紫外相機。

? 紅外相機：適用于對熱圖像的識別。

? 紫外相機：用于特定材料或目標的檢測。

三、工業相機與普通相機的差異

1. 性能和可靠性：工業相機穩定性高、抗干擾能力強，適用于惡劣的工作環境。

2. 快門速度：工業相機具有短快門時間，可以抓拍高速運動的目標，而普通相機難以達到此效果。

3. 逐行掃描：工業相機多采用逐行掃描，生成無抖動的圖像，而普通相機常為隔行掃描。

4. 幀率：工業相機幀率遠高于普通相機，適合高速檢測場合。

5. 圖像質量：工業相機輸出原始數據，更適合后續圖像處理，而普通相機經過壓縮處理，圖像質量較差。

6. 價格：工業相機價格較高，但具備更多工業級功能，適合精密檢測。

四、工業相機的選型指南

1. 應用需求：根據目標物體特性和應用需求選擇CCD或CMOS相機。

2. 分辨率選擇：根據檢測精度需求選擇分辨率，合理分配像素分辨率以確保系統的穩定性。

3. 與鏡頭的匹配：相機傳感器尺寸需小于或等于鏡頭尺寸，同時接口類型（C或CS接口）也要匹配。

4. 幀數選擇：對高速運動物體的檢測需選擇幀數高的工業相機，確保成像穩定。

五、鏡頭的選擇與匹配

鏡頭是機器視覺系統的關鍵部件，其作用是實現光束的變換與調制。鏡頭的匹配包括接口類型和CCD尺寸匹配。

1. 接口匹配：C接口鏡頭可兼容C和CS接口的相機，而CS接口鏡頭則只能用于CS接口相機。

2. 鏡頭選擇：選擇合適焦距和光圈的鏡頭，確保圖像清晰度；小尺寸鏡頭會出現周邊黑影（KERARE現象）。

3. 鏡頭技術：為提高清晰度，鏡頭制造過程中使用了高精度曲面鏡片組合，部分鏡頭采用非球面鏡片以改善圖像質量。

六、光源在機器視覺中的作用與分類

光源對圖像的采集效果有直接影響，根據應用要求選用適合的光源類型是實現高質量成像的關鍵。光源種類包括LED、鹵素?zé)?、高頻熒光燈等。

1. LED光源：廣泛應用于機器視覺系統，具有可控的亮度和顏色、低能耗、長壽命、響應快等特點。

2. 光源類型：

? 環形光源：用于三維檢測，可均勻分布光線。

?  背光源：適用于測量輪廓特征，常用于透明材料檢測。

? 條形光源：適合大范圍檢測，如金屬表面檢查。

?  同軸光源：避免反射干擾，適合高反射物體檢測。

? AOI光源：用于電路板檢測，提高焊錫和三維信息的對比度。

? 球積分光源：適用于反射物表面檢測，確保光照均勻性。

 光源選型：根據檢測對象和環境條件選擇適合的光源，例如照明亮度、距離、波長和角度，以區分被測物和背景，并突出圖像中的特征區域。

七、光源選型與光照方式

光源選型與設置影響成像效果，根據材料和表面特性選擇透射或反射照明。常見照明方式包括明視野（直射光）和暗視野（散射光），以提高物體與背景的對比度。圖像處理中二值化技術依賴于光源的選擇，通過實踐經驗對比選擇最佳光源。
