光學設計中經常遇到兩個概念，系統的分辨力和分辨率。二者到底是不是一個指標，但從名詞上看，二者也有千絲萬縷的聯系。均是對于光學系統成像能力的一個表征，屬于鏡頭的一個重要參數。

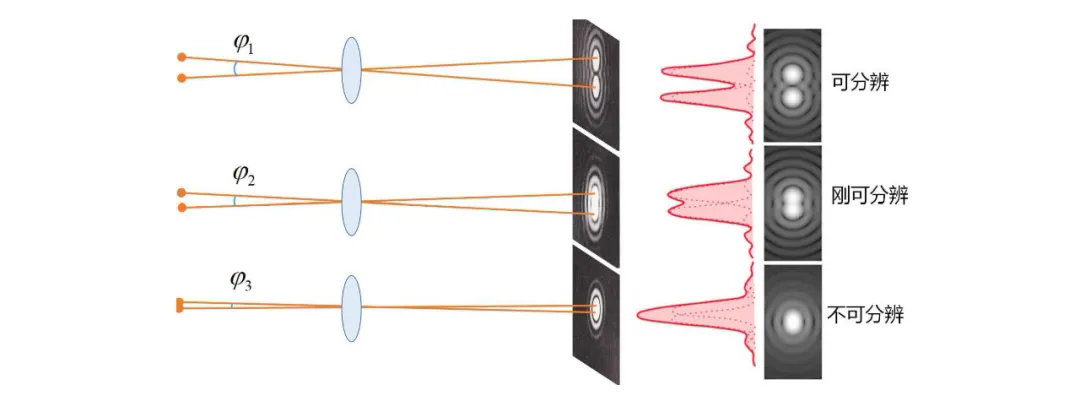

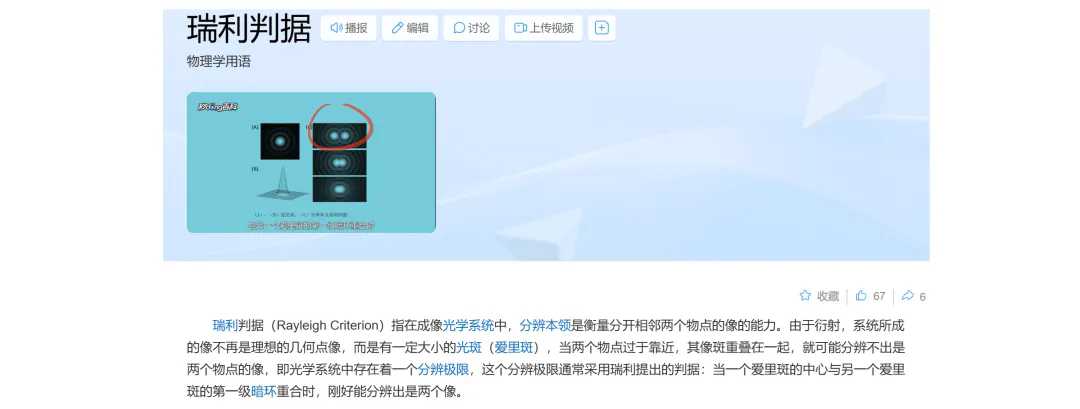

 分辨力，這個是我們課本上講解的比較多的。光學系統是一個衍射受限的低通濾波器，對于物體成像不可能理想，一個理想的物點，經過光學系統后，成像在像面是一個彌散斑，最小也只可能是艾里斑大小，不可能再小。衍射受限指的就是物點受到光學系統口徑衍射限制，導致不能成像理想。那么，在像面上，兩個物點的彌散像逐漸靠近的時候，就會慢慢發生重疊，當重疊到一半的時候，瑞利判據就認為分不開了。其次，還有阿貝判據和斯派洛判據等。

這里說的瑞利判據里說的這個距離就是光學系統的分辨力，就是艾里斑中心與另一個艾里斑的一級暗環重合的時候的這個距離值，通常認為就是艾里斑的半徑值。這是一個線值，從上圖可以看出是像面上的，物方就需要根據光學系統的放大倍率計算一下。為了方便，利用角度來說就會方便很多，除以系統焦距即可。

上面也就是說，光學系統的分辨力就是艾里斑半徑，用角度來表示的話就是光學系統的艾里斑公式，其中分子是中心波長，分母是光學口徑：

 分辨率，最直接的聯想就是分辨率板，一些黑白相間的條紋。這些條紋，量化就是一毫米內多少對線，分辨率的單位是lp/mm（線對每毫米）。隨著每毫米內的線對數目越來越多，光學系統成像將越來越模糊，直到分不清楚。能分清楚最多得線對數就是光學系統的分辨率。

看到這個單位，那么ZEMAX中傳遞函數的橫坐標就會出現在您的大腦中，和這個一樣。恭喜您，這些您開始串起來了。上面的分辨力是像面分辨兩點最近的距離，分辨率是1毫米內能分辨多少個點（這里為了好理解，把線對換成了點）。這句話說出來，就比較明顯了，二者是倒數的關系。

那么接下來，我們利用ZEMAX自帶的哈勃望遠鏡這個光學系統來數據化地說明下分辨力和分辨率。

哈勃望遠鏡光學系統，口徑2.4m，焦距57.6m，波長可見，這里計算按照0.5um計算。公式計算的艾里斑半徑14.64um和zemax是一樣的，沒問題。那么，哈勃望遠鏡的分辨力是14.64um。其實，實際中常用的是角度說法，也就是不乘以焦距，即0.2542urad。

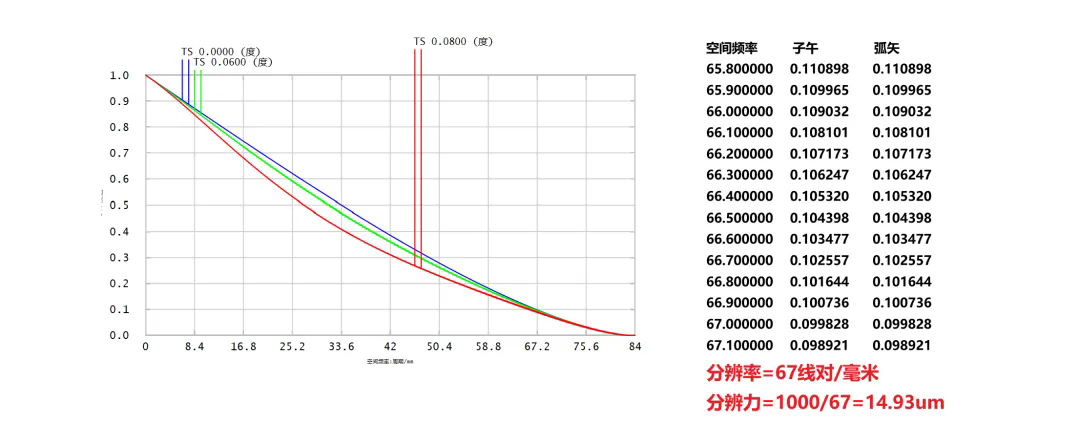

分辨率根據傳遞函數曲線橫坐標直接讀取出來，可以看出在傳遞函數為0.1的時候，橫坐標為67線對每毫米，這也就是分辨率。這里注釋下，這個0.1是經驗值，在長光所馮秀恒老師的光學系統設計中大致有這樣一句話，光學系統傳遞函數乘以探測器傳遞函數，再乘以顯示器傳遞函數等等，最終能到0.1，則人眼可分辨。本帖只討論理論值，故剔除探測器這些電子學的傳遞函數，所以取0.1傳函處的線對為分辨率。計算分辨率倒數為14.93um，和艾里斑半徑14.64um也基本上可以閉環了。
